En tegning af et byggeri skal kunne forstås på samme måde af rådgiver, bygherre og entreprenør. Tegningsstandarderne er den fælles reference gennem hele byggeprocessen, som sikrer dette. Når alle benytter de samme tegningsstandarder, bliver det nemmere for rådgiveren at sikre den fælles forståelse, nemmere for bygherren at aflæse intentionerne i byggeprojektet og nemmere for den udførende at bruge tegningen som en opskrift på, hvad der skal bygges.
Fælles tegningsstandarder er derfor et redskab til at sikre entydighed og forståelse på tværs af fagligheder, roller og faser, men det er også en sikkerhed for, at projektets idéer bliver ført korrekt ud i livet:
”Entydighed og klarhed i de symboler, der viser, hvad der skal bygges, er en afgørende faktor i ethvert byggeris succes. Med de nye tegningsstandarder fra Molio får vi en praksis, der både skaber overblik og reducerer fejl,”
siger Vivi Nyehuus Andersen, Koncernkompetencechef i Artelia og ekstern projektleder bag Tegningsstandarderne C223. Hun understreger, at der har været både høringsrunde og andre input fra branchen undervejs, som, så vidt muligt, er indarbejdet.
Øget digital sammenhæng

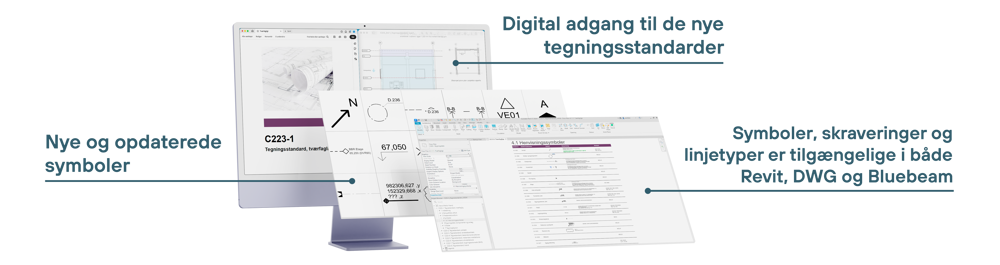

Tegningsstandarderne markerer et skifte mod en mere digital og brugervenlig måde at arbejde på. Et komplet symbolbibliotek med 1.000+ symboler – både i Revit-, DWG-format – samt en Revit-fil med principper for skraveringer, stregtykkelser mv. gør det lettere end nogensinde at integrere symbolerne direkte i projekteringen. Derudover er der oprettet direkte links imellem alle fagspecifikke og generelle tegningsstandarder, så man med et klik åbner den rigtige publikation på den rigtige side på ikt.molio.dk.
Det betyder, at der nu er digital sammenhæng i hele materialet:
"Den digitale sammenhæng er et stort skridt fremad for brugerne. Det skaber hurtig adgang til information på tværs af tegningsstandarderne og styrker arbejdet på tværs af udgivelserne. Vi har derfor besluttet, at de enkelte vejledninger, som man tidligere har kunnet downloade som pdf-filer, nu alene kan tilgås inde på platformen, ikt.molio.dk. Og kun hvis man har et abonnement til CAD og bygningsmodel. Dette vil sikre, at alle brugere til hver en tid arbejder med opdateret materiale, siger Allan Schiøtz, produktchef for Molios IKT-værktøjer.
Afløser de tidligere tegningsstandarder
Udgivelsen af Tegningsstandarder C223 markerer afslutningen på halvandet års tæt og konstruktivt samarbejde mellem Molio, brugerne af CAD og bygningsmodel og en arbejdsgruppe med Artelia, Niras, Arkitema og arkitri.
De tidligere tegningsstandarder (C213) har lagt et vigtigt fundament, men de nye Tegningsstandarder C223 er både mere omfattende og tidssvarende.
"Udover, at de nye tegningsstandarder indeholder 50 % flere konkrete symboler, så har arbejdsgruppen haft fokus på at samle og udvikle tegningsstandarder for to nye, selvstændige fagområder - nemlig brand og landskab. Dette har øget brugervenligheden for alle fagdisciplinerne, der nu er blevet mere målrettede. Derudover favner Tegningsstandarder C223 renoverings- og transformationsprojekter, fordi man nu har en fælles visuel metode til at angive genbrug og genanvendelse. Det tapper godt ind i den grønne omstilling, vi som branche har taget hul på" siger Allan Schiøtz.
Læs mere om Tegningsstandarderne C223 som er en del af abonnementet CAD og bygningsmodel hos Molio.
